Messanleitung für Duette



Aufmaß für Montage zwischen den Glasleisten für verspannte Anlagen mit Bediengriff

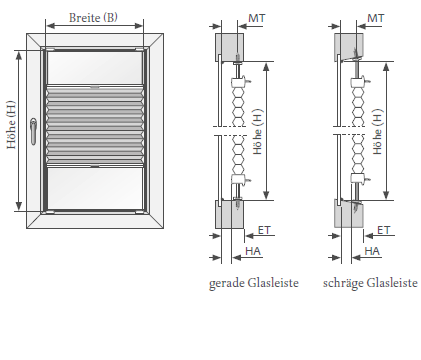

Glasleistenmontage Rechteckfenster

Montagetiefe (MT)

Die Montagetiefe gibt den Punkt der Verschraubung an und sollte min. 18 mm betragen (mit dem schmalen Spannschuh kann dieser Abstand bei Anlagentyp BB 24 auf 9 mm reduziert werden (siehe Zubehör). Schraublöcher bitte vorbohren.

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:
- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm

Einbautiefe (ET)

Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.
- DUETTE® Stoffe - min. 25 mm zzgl. HA

Bestellmaße

Gilt für alle Anlagen mit Bediengriff:
B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß

Wichtiger Hinweis

Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.

Aufmaß für die Montage verspannter Rechteckanlagen auf dem Fensterflügel

Fensterflügelmontage Rechteckfenster

Bestellmaße

Montage mit Glasleistenwinkel

B = Bestellbreite
= Außenkante Glasleiste - 3 mm

H = Bestellhöhe
= Außenkante Glasleiste - 20 mm

Montage mit Winkel

B = Bestellbreite = gewünschte Breite inkl. Überstand

H = Bestellhöhe
= gewünschte Breite inkl. Überstand

Montage mit Klemmträger

B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = Flügelhöhe - 20 mm

Achtung

Fensterbeschläge beachten!

Aufmaß für Montage zwischen den Glasleisten für Anlagen LiteRise® und SmartCord®

Glasleistenmontage Rechteckfenster

Montagetiefe (MT)

Die Montagetiefe gibt den Punkt der Verschraubung des Trägers (Clips) an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpaket:
- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm

Einbautiefe (ET)

Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand (HA).
- DUETTE® Stoffe - min. 25 mm zzgl. HA

Bestellmaße

Gilt für alle AnlagenLiteRise® und SmartCord®:
B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß

Wichtiger Hinweis

Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände
berücksichtigt werden müssen.

Aufmaß für die Montage auf dem Fensterflügel für Anlagen LiteRise® und SmartCord®

Winkelmontage Rechteckfenster

Bestellmaße

Gilt für alle Anlagen LiteRise® und SmartCord®:

Montage mit Winkel

B = Bestellbreite
= gewünschte Breite inkl. Überstand

H = Bestellhöhe
= gewünschte Höhe inkl. Überstand

Achtung

Fensterbeschläge beachten!




Aufmaß für Montage vor der Fensternische für Anlagen LiteRise® und SmartCord®

Montage vor der Fensternische

Hinweise zur Anlagenhöhe

Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:

Fensterbank/Heizkörper

Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.

Öffnungsfunktion des Fensters

Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!

Pakethöhe (PH)

Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.

Bestellmaße

Gilt für alle AnlagenLiteRise® und SmartCord®:
B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand

Achtung

Fensterbeschläge beachten!

Aufmaß für Montage zwischen den Glasleisten für Anlagen mit Schnurzug

Glasleistenmontage Rechteckfenster

Montagetiefe (MT)

Die Montagetiefe gibt den Punkt der Verschraubung an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:
- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm

Einbautiefe (ET)

Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.
- DUETTE® Stoffe - min. 25 mm zzgl. HA

Montage in schräger Glasleiste

Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.

Bestellmaße

Gilt für alle Anlagen mit Schnurzug:
B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß

Wichtiger Hinweis

Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.

Aufmaß für die Montage auf dem Fensterflügel für Anlagen mit Schnurzug

Fensterflügelmontage Rechteckfenster mit Schnurzug

Bestellmaße

Gilt für alle Anlagen mit Schnurzug, auch mit seitlicher Verspannung:

Montage mit Winkel

B = Bestellbreite
= gewünschte Breite inkl. Überstand

H = Bestellhöhe
= gewünschte Höhe inkl. Überstand

Montage mit Klemmträger

B = Bestellbreite
= gewünschte Breite inkl. Überstand

H = Bestellhöhe
= Flügelhöhe - 20 mm

Achtung

Fensterbeschläge beachten!

Aufmaß für Montage vor der Fensternische für Anlagen mit Schnurzug

Montage vor der Fensternische

Hinweise zur Anlagenhöhe

Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:

Fensterbank/Heizkörper

Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.

Öffnungsfunktion des Fensters

Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!

Pakethöhe (PH)

Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.

Bestellmaße

Gilt für alle Anlagen mit Schnurzug, auch mit seitlicher Verspannung:
B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand

Achtung

Bei Anlagentypen mit zusätzlicher Schiene muss die Höhe der Schiene zu der Pakethöhe addiert werden! Fensterbeschläge beachten!

Aufmaß für Montage zwischen den Glasleisten für Anlagen mit Kettenzug oder Motor

Glasleistenmontage Rechteckfenster

Montagetiefe (MT)

Die Montagetiefe gibt den Punkt der Verschraubung des Trägers (Clips) an und sollte min. 18 mm betragen. Schraublöcher bitte vorbohren.

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen zusätzlichen Abstand zwischen Scheibe und Stoffpake:
- abdunkelnde Stoffe min. 5 mm
- alle anderen Stoffe min. 3 mm

Einbautiefe (ET)

Die Einbautiefe ist die benötigte Tiefe des Glasfalzes für den Einbau der Anlage. Sie ergibt sich aus der Wabentiefe des Stoffpakets und dem ggf. benötigten Hinterlüftungsabstand.
- DUETTE® Stoffe - min. 25 mm zzgl. HA

Montage in schräger Glasleiste

Für eine bessere Bedienbarkeit empfehlen wir die Verwendung von Füllkeilen.

Bestellmaße

Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:
B = Bestellbreite = lichtes Scheibenmaß (Abzugsempfehlung: -5 mm)
H = Bestellhöhe = lichtes Scheibenmaß

Hinweis für Anlagen mit Motor

Anlagen mit Motor sind für die Montage auf dem Fensterflügel nur bedingt geeignet, da die Kabelführung möglich sein muss! Bitte fragen Sie Ihren Elektriker.

Wichtiger Hinweis

Bitte prüfen Sie, ob ggf. Spezialgläser vorhanden sind, bei denen aufgrund der Herstelleranweisung größere Montageabstände berücksichtigt werden müssen.

Aufmaß für die Montage auf dem Fensterflügel für Anlagen mit Kettenzug oder Motor

Fensterflügelmontage Rechteckfenster mit Schnurzug

Bestellmaße

Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:

Montage mit Winkel

B = Bestellbreite
= gewünschte Breite inkl. Überstand

H = Bestellhöhe
= gewünschte Höhe inkl. Überstand

Montage mit Klemmträger

B = Bestellbreite
= gewünschte Breite inkl. Überstand

H = Bestellhöhe
= Flügelhöhe - 20 mm

Achtung

Fensterbeschläge beachten!

Hinweis für Anlagen mit Motor

Anlagen mit Motor sind für die Montage auf dem Fensterflügel nur bedingt geeignet, da die Kabelführung möglich sein muss! Bitte fragen Sie Ihren Elektriker.

Aufmaß für Montage vor der Fensternische für Anlagen mit Kettenzug oder Motor

Montage vor der Fensternische

Hinweise zur Anlagenhöhe

Zur Ermittlung der Anlagenhöhe folgende Faktoren beachten:

Fensterbank/Heizkörper

Bei der Wandmontage darauf achten, dass hervorstehende Elemente wie Fensterbank oder Heizkörper die Anlage nicht behindern. Der Abstand zur Fensterbank sollte 10 mm betragen.

Öffnungsfunktion des Fensters

Die Montagehöhe der Träger so wählen, dass die Öffnungsfunktionen des Fensters nicht beeinträchtigt werden. Pakethöhe beachten!

Pakethöhe (PH)

Die Pakethöhe entspricht der Anlagenhöhe im geöffneten Zustand (zum Paket zusammengefahren). Stoff inklusive Oberschiene und Unterschiene.

Bestellmaße

Gilt für alle Anlagen mit Kettenzug oder Motor, auch mit seitlicher Verspannung:
B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand

Achtung

Fensterbeschläge beachten!

Dachflächen-Anlagen


Hinweise zum Aufmaß für Montage von Premium Dachflächen-Anlagen

Montage Dachflächen Anlagen

Immer Hersteller und Typenbezeichnung
des Fensters angeben.

Sollten Hersteller und/oder die Typenbezeichnung nicht kenntlich sein, unbedingt Flügellichtmaße (FLM) und Flügelform angeben. Dazu hilft Ihnen die Übersicht der Dachfenster-Flügel auf der folgenden Seite.

Bestellung und Preisermittlung

Hersteller + Modell + Typ-Nr = Bestellmaß = Preis
Nach Größe:
Flügellichtmaß = Bestellmaß = Preisbreite

Anlagen mit zwei Behängen (DK) werden wie zwei getrennte Anlagen berechnet.

Bitte beachten Sie die gesonderte Rabattierung von Premium Dachflächen-Anlagen.

Sonderformen


Aufmaß für Montage von rechteckigen Slope-/Plafondanlagen mit Montageprofil im Rahmen

Montage Plafond-Anlagen mit Montageprofil

Montagetiefe (MT)

Die Montagetiefe gibt den Punkt der Verschraubung des Winkels an. Hinterlüftungsabstand zuzüglich 18 mm. Schraublöcher bitte vorbohren.

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen Abstand zwischen Scheibe und Stoffpaket von 60 – 80 mm. Ober- und unterhalb des Montageprofils sollte der Abstand im Plafond-Bereich 100 mm betragen.

Bestellmaße für alle
rechteckigen Plafond-Anlagen

B = Bestellbreite = lichte Breite – 6 mm
H = Bestellhöhe = lichte Höhe – 2 × HA

Aufmaß für Montage von rechteckigen Slope-/Plafondanlagen mit Montageprofil auf dem Rahmen

Montage Plafond-Anlagen mit Montageprofil

Hinterlüftungsabstand (HA)

Zur Hinterlüftung der Anlage empfehlen wir einen Abstand zwischen Scheibe und Stoffpaket von 60 – 80 mm. Bei der Montage auf dem Flügel zirkuliert die Luft links und rechts vom Stoff, daher die Seiten nicht verschließen!

Bestellmaße für alle
rechteckigen Plafond-Anlagen

B = Bestellbreite = gewünschte Breite inkl. Überstand
H = Bestellhöhe = gewünschte Höhe inkl. Überstand

Achtung

Fensterbeschläge beachten!

Aufmaß für Montage von Slope-/Plafond Dreieckanlagen mit einer Schräge

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = Schräge
D = Höhe rechte Seite (Preishöhe)
C1 = Differenz zwischen Höhe C + D (Kontrollmaß)
*Wenn die Schräge auf der rechten Seite ist, dann
C = Höhe linke Seite
Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die Schräge
UD = Überstand Schräge rechte Seite
*Wenn die Schräge rechts, dann
UC = Überstand auf die linke Seite

Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Plafond Dreieckanlagen mit zwei Schrägen

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = Schräge linke Seite
D = Schräge rechte Seite
Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UC = Überstand Schräge linke Seite
UD = Überstand Schräge rechte Seite

Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Plafond Trapezanlagen mit einer Schräge

Glasleistenmontage Trapezfenster

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = kleinste Breite
C = Schräge (Höhe) linke Seite
D = Höhe (Schräge) rechte Seite
H = Bestellhöhe (Lotrechte Höhe) = Preishöhe
BL = Differenz linke Seite zwischen A + B (Kontrollmaß)
Bei Schräge rechts: BR = Differenz rechte Seite zwischen A + B
Montage im Fensterflügel bei Trapezfenstern

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die kleinste Breite
UC = Überstand auf die Schräge (Höhe) linke Seite
UD = Überstand auf die Höhe (Schräge) rechte Seite


Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Plafond Trapezanlagen mit zwei Schrägen

Glasleistenmontage Trapezfenster

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = kleinste Breite
C = Schräge linke Seite
D = Schräge rechte Seite
H = Bestellhöhe (Lotrechte Höhe) = Preishöhe
BL = Differenz linke Seite zwischen A + B (Kontrollmaß)
BR = Differenz rechte Seite zwischen A + B (Kontrollmaß)
Montage im Fensterflügel bei Trapezfenstern

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die kleinste Breite
UC = Überstand auf die Schräge linke Seite
UD = Überstand auf die Schräge rechte Seite


Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Panfond Viereckanlagen mit einer Schräge

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = Schräge
C = Höhe linke Seite
D = Höhe rechte Seite
C1 = Differenz zwischen Höhe C + D (Kontrollmaß)
Die höhere Seite ist die Preishöhe!
*C1 bei Schräge links, sonst D1.
Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die Schräge
UC = Überstand auf die linke Seite
UD = Überstand auf die rechte Seite


Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Plafond Fünfeckanlagen mit einer Schräge

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
C = Höhe bis zur Schrägen
E = Schräge linke Seite
F = Schräge rechte Seite
BL = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)
BR = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)

Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UC + UD = Überstand auf die Höhe bis zur Schrägen
UE = Überstand Schräge linke Seite
UF = Überstand Schräge rechte Seite


Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Panfond Fünfeckanlagen mit einer Schräge

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = kleine Breite
C = Höhe linke Seite
D = Höhe rechte Seite
E = Schräge (wenn Schräge rechts D = Schräge)
Die höhere Seite ist die Preishöhe

Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die kleine Breite
UC = Überstand auf die linke Seite
UD = Überstand auf die rechte Seite
UE = Überstand auf die Schräge (wenn Schräge rechts UD)

Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!

Aufmaß für Montage von Slope-/Plafond Sechseckanlagen mit zwei Schrägen

Glasleistenmontage Slopeanlagen

Bestellmaße

A = Grundbreite (größte Breite) = Preisbreite
B = kleine Breite
C = Höhe bis zur Schrägen
E = Schräge linke Seite
F = Schräge rechte Seite
BL = Differenz linke Seite zwischen A + Spitze (Kontrollmaß)
BR = Differenz rechte Seite zwischen A + Spitze (Kontrollmaß)

Montage im Fensterflügel bei Slopeanlagen

Zusätzliche Angaben zu den Bestellmaßen

Zu den Scheibenmaßen die Überstände auf dem Flügel angeben.
UA = Überstand auf die Grundbreite
UB = Überstand auf die kleine Breite
UC + UD = Überstand auf die Höhe bis zur Schrägen
UE = Überstand Schräge linke Seite
UF = Überstand Schräge rechte Seite

Preisbreite und Preishöhe ergeben sich aus den Schnittpunkten der Überstände.

Achtung

Für alle Maße immer lichtes Scheibenmaß nehmen, Abzüge werden werkseitig vorgenommen!
